断链保护信号处理器AP-2说明：
本实用新型公开了一种断链保护器，其特征在于：该保护器包括偏心轮、芯轴和限位轴；所述偏心轮可转动地装于芯轴的外端，芯轴的内端固定于支承板；在所述支承板与偏心轮之间设有扭簧；所述限位轴通过连接杆与偏心轮连接成一个整体；限位轴上设有轴承。这种断链保护器，可配装于卷帘门，当卷帘门的传动链条突然拉断时能防止卷帘急速滑落，避免发生事故。
断链保护信号处理器 AP-2、断链保护器技术参数：
1.环境温度：-20℃~40℃
2. 相对湿度：≤90%（25℃时）
3.周围介质：无易燃易爆、无腐蚀性介质的场所。
4. 工作制：24小时工作制
5. 电源：单相220V、50HZ。
6. 输出接口：无源接点、AC220V/5A
断链保护信号处理器 AP-2用说明：
输送机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。断链保护器监测从动轴转速，当从动轴转速低于设定值（从动轴正常转速的80%）时，断链保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。并发出声光报警，提示操作人员处理故障。

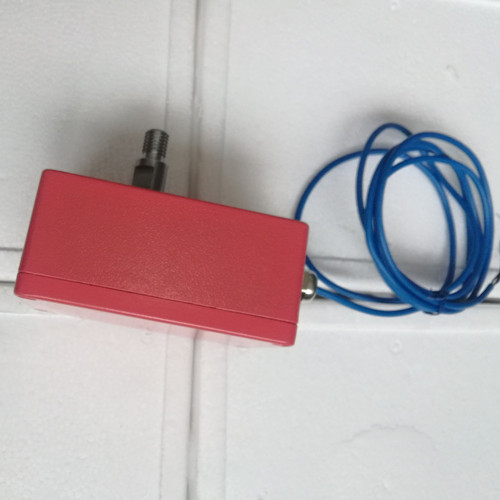

主要由速度传感器和信号处理器组成。速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。

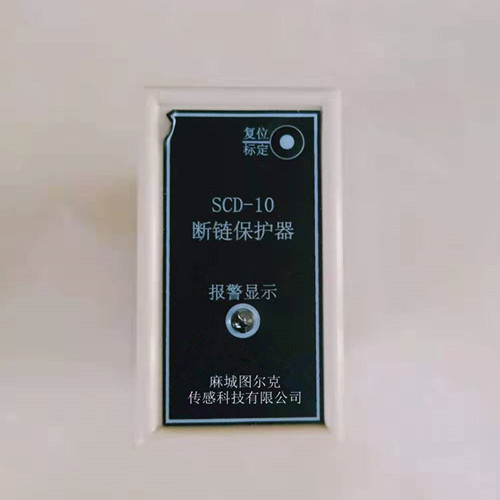

信号处理器脉冲频率检测器，安装于就地电控箱或集控室内。信号处理器接收速度传感器的信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，信号处理器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。信号处理器动作后会自锁，此时即使速度传感器有正常脉冲信号输入，信号处理器也处于报警保护状态，必须切断处理器电源，让信号处理器复位。
接近开关IAW-II 2410PC
接近开关IAW-II 2410PA
两极跑偏开关HFKPT12-30
双向拉绳开关HFKLT2-II
打滑检测器SDJ-F
磁感应接近开关XS1L06PA349
皮带跑偏开关XLPP-12-30
两级跑偏开关XLPP-20-45
